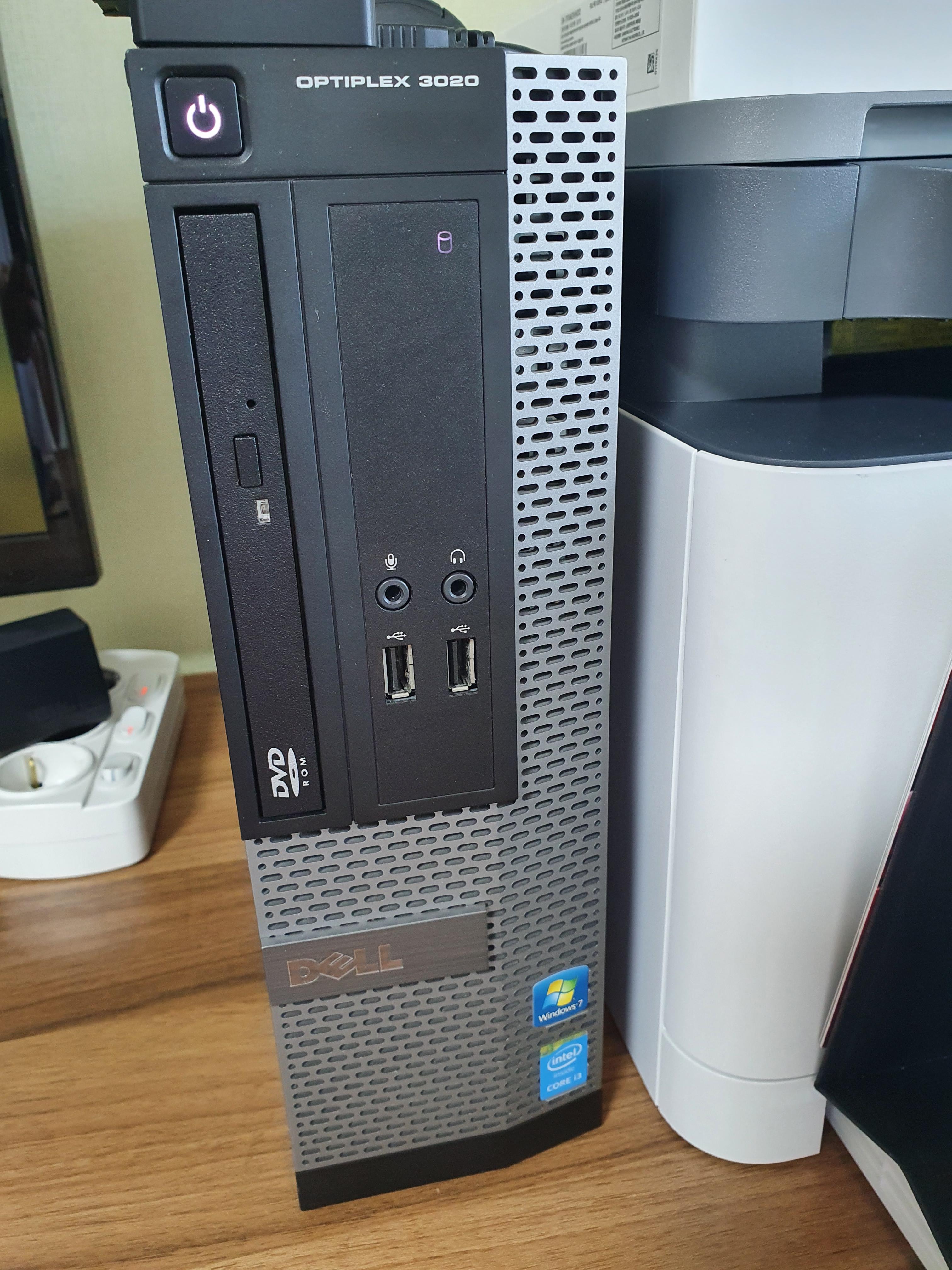

델 옵티플랙스 모델을 사용중에 있습니다.
이 데스크탑을 사용한지도 진짜 오래되었네요..
기본이 4기가 램과 500hdd가 달려 있어서..
도저히 느려서 pc를 쓸 수 없어서..
램 8기가를 업글하고 240g SSD를 달았는데..
아직까진 무난하게 쓸만하게 게임안하고, 이렇게 포스팅을 하거나, 문서작업할때, 아주 잘 쓰고 있었습니다.
근데..

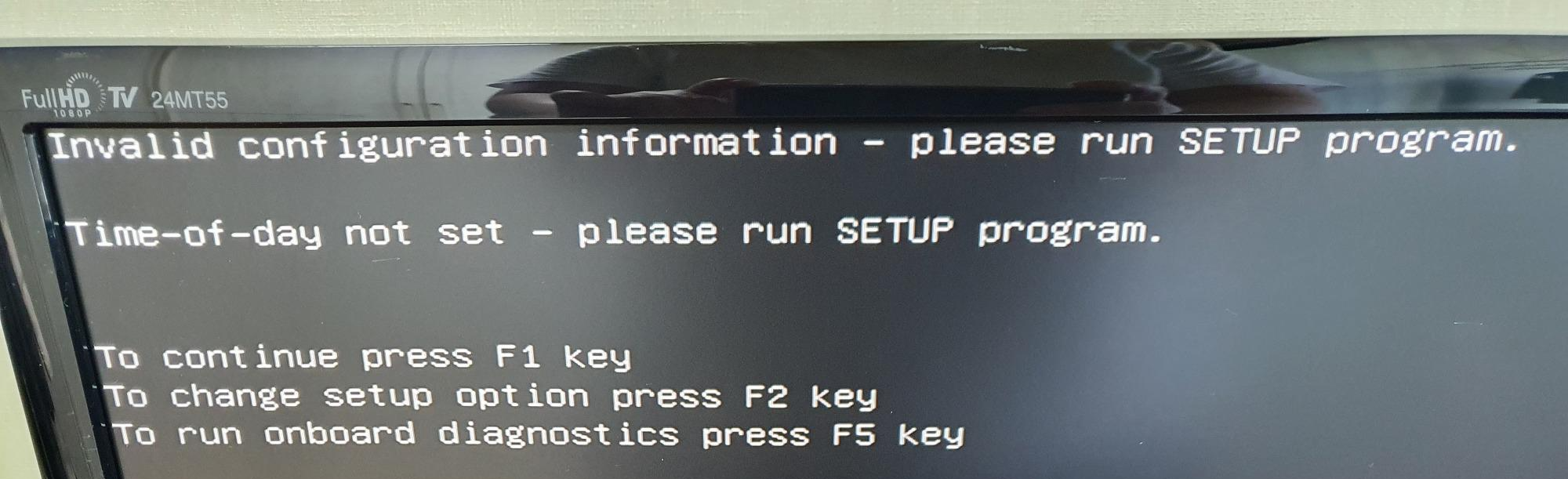

갑자기 오늘 부팅을 하는 데.. 아래와 같은 창이 뜨면서,
"Invalid configuration Information - please run SETUP program."
"Time-of-day not set - please run SETUP program."
델 메인보드 베터리 교체
시간이 맞지 않으니, 셋업 프로그램을 실행하라고 해서
우선 기기세팅이 먼가 문제가 있나
"To run ondboard diagnostics press F5 key" 를 선택하기 위해서 F5를 눌렀습니다.
시스템 점검을 하여 문제가 있는지 살펴보았지만..
컴퓨터를 확인해본 결과...
아무런 문제는 없더군요..
곰곰히 생각해보니,
메인보드에 있는 조그만 동전베터리가 수명을 다했던게 생각이 납니다.
보통 메인보드에 일반 동전 베터리 CR2032 베터리가 한개가 들어가 있거든요!
이 베터리가 메인보드의 세팅값 (시간이나 부팅순서)을 저장하고 불러올때,
이 베터리가 있어서 그값을 저장해놓고 전원을 켜면 그 데이터를 불러오는데..
아무래도 이 메인보드 동전베터리가 수명을 당한듯 보였습니다.
자그럼 베터리는 어디에 있을까요?
우선 본체를 뜯어봐야죠?
전원을 종료하고 컴퓨터 뒤에 꼽혀 있던,
전원선, 모니터 연결선, 스피커선, 각종 usb선들을 다 뽑아줍니다.
혹시 다시 꼽을때 생각이 안날수도 있으니, 사진 한방 정도 찍어두세요.
usb 포트 꼽았던 대로 꼽아줘야 usb포트가 꼬지지 않거든요.

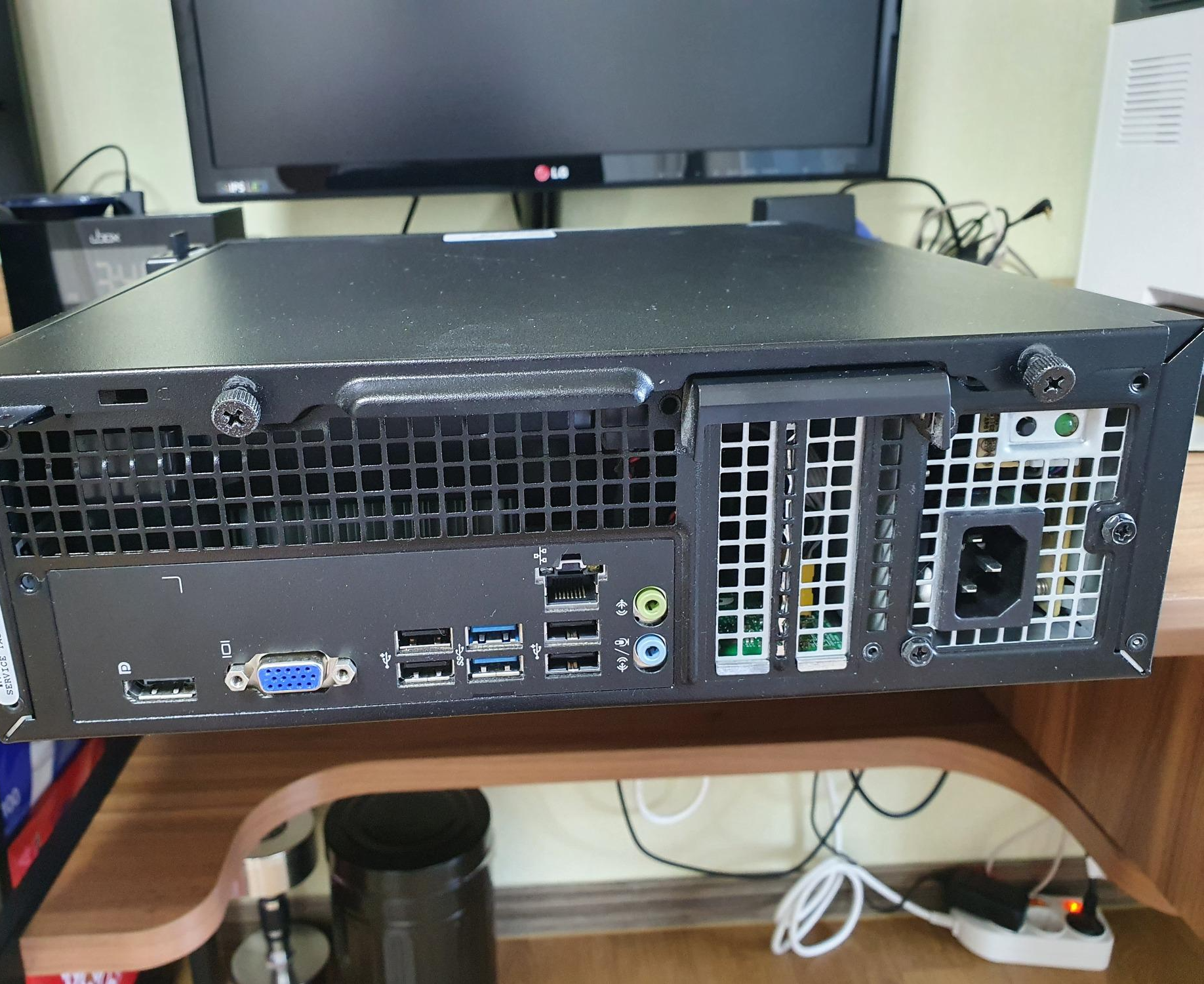

델 옵티플랙스 pc의 포트 설명은 아래 사진을 참고하세요!!
맨위에 보이는 손으로 돌릴수 있는 +자 볼트를 손을 돌려서 아빼줍니다.
볼를 다 돌려도 다 빠지지 않은 볼트입니다. 걸쳐져 있습니다.
여튼 풀수 있는 만큼 풀어 줍니다.
그리고 뚜껑을 앞으로 당겨주면 아래 처럼 커버가 열립니다.

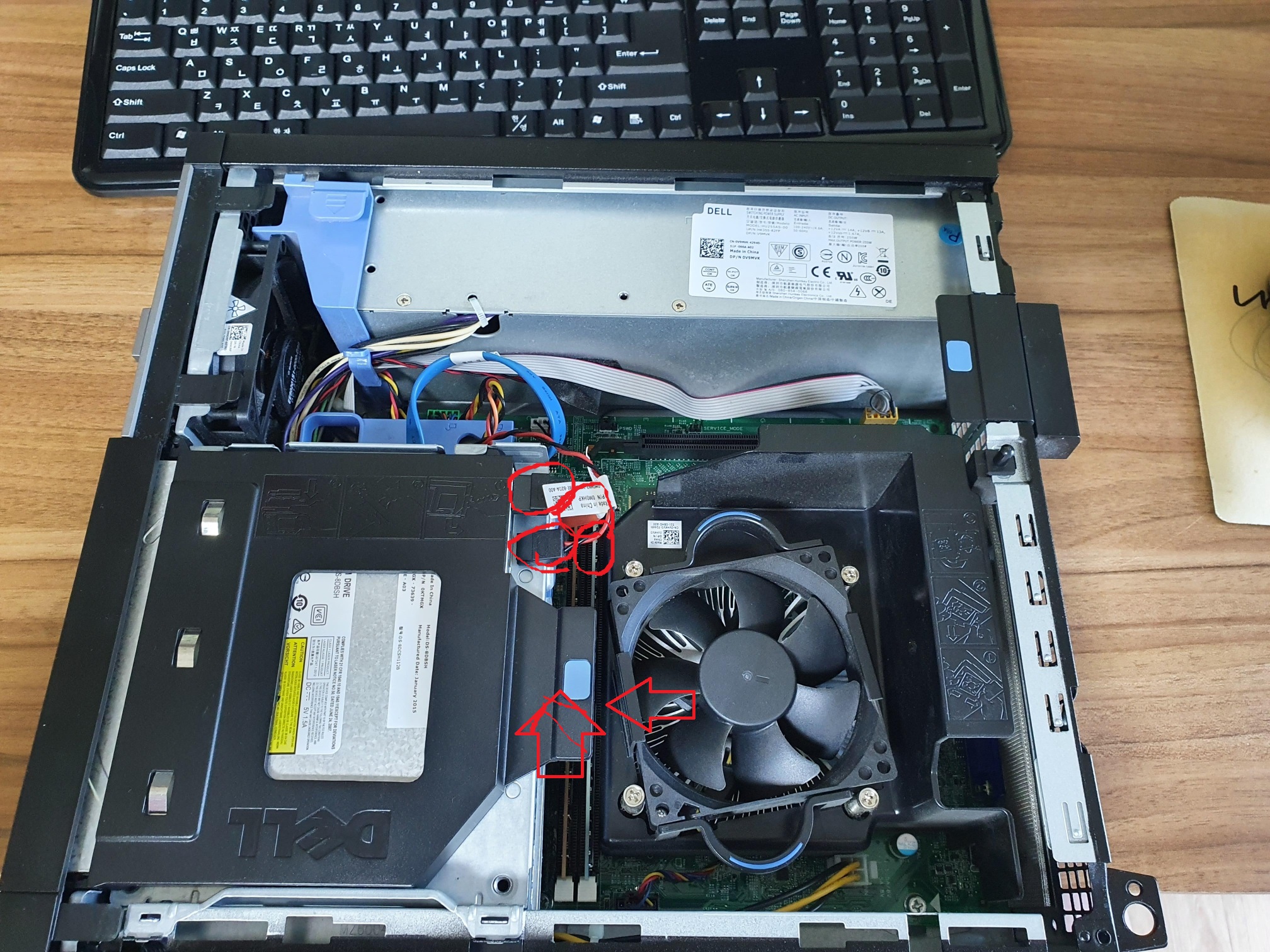

여기보면 먼가 선들이 굉장히 많이 있죠?
선 몇개정도는 빼줘야 델 옵티플랙스 메인보드의 동전 베터리 메인보드 베터리를 교체 할수가 있습니다.
우선 dvd 드라이브에 꼽혀 있는 케이블 2개를 빼줍니다.
그냥 당기면 빠집니다.
그다음 드라이버를 감싸고 있는 케이스의 파란색 부분을 위로 들추면 탁- 하고 빠지고 옆으로 잡아 당기면
dvd 롬 드라이버가 빠집니다.
그담엔 아래 ssd나 hdd가 보일꺼에요. 2개의 케이블이 있을겁니다.
사타 케이블과 전원케이블 2개 당겨주세요.

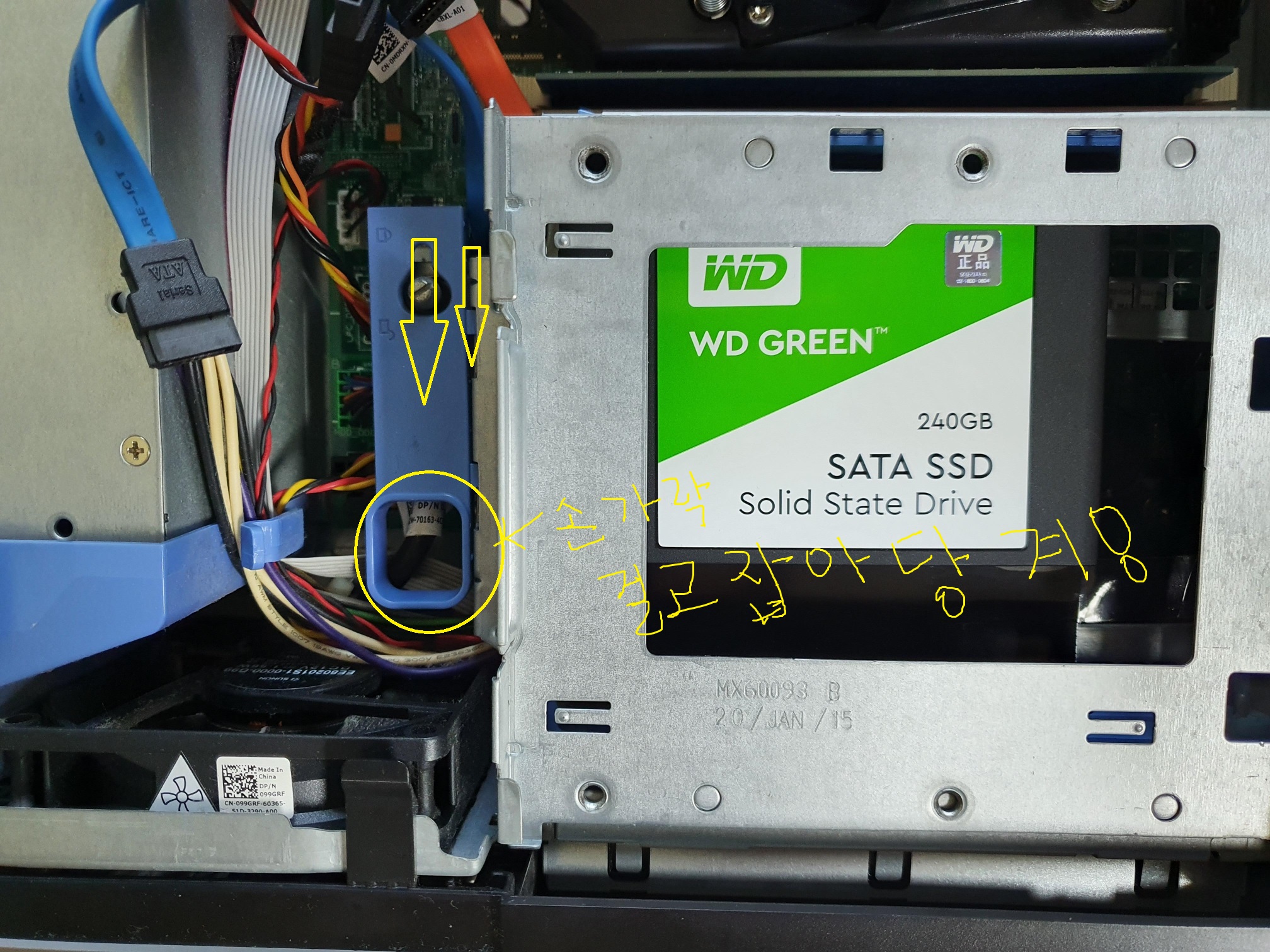

그 담에 아래 사진처럼 동그란 부분에 손가락을 끼로 화살표 방향으로 당겨주시고

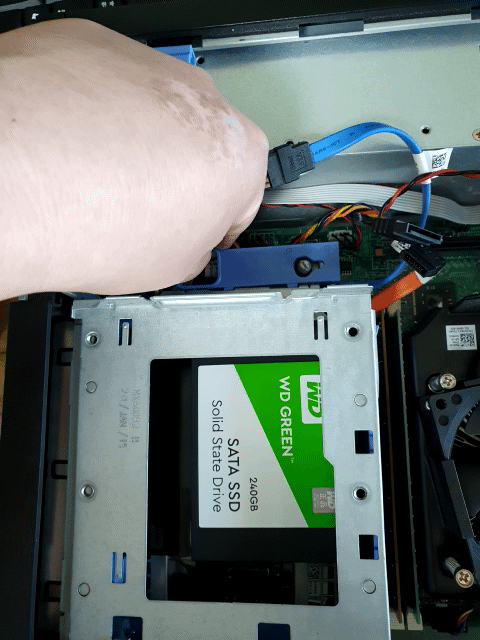

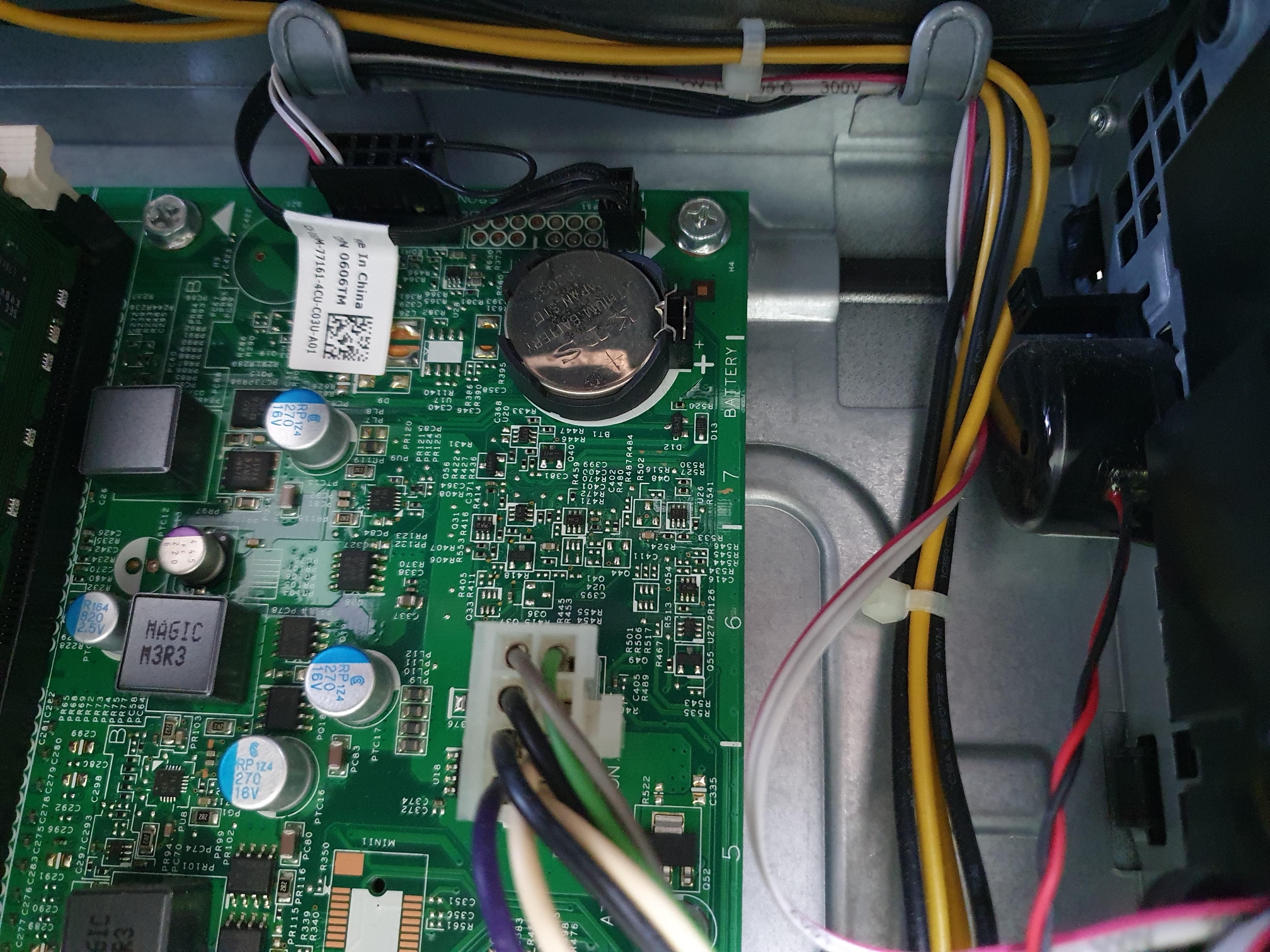

아래 움짤처럼 들어 주시면 그 아래 동전 베터리가 보이실 겁니다.
이게 수명이 다해서 앞에 오류가 떴던 겁니다.
이 베터리를 교체해줄겁니다.

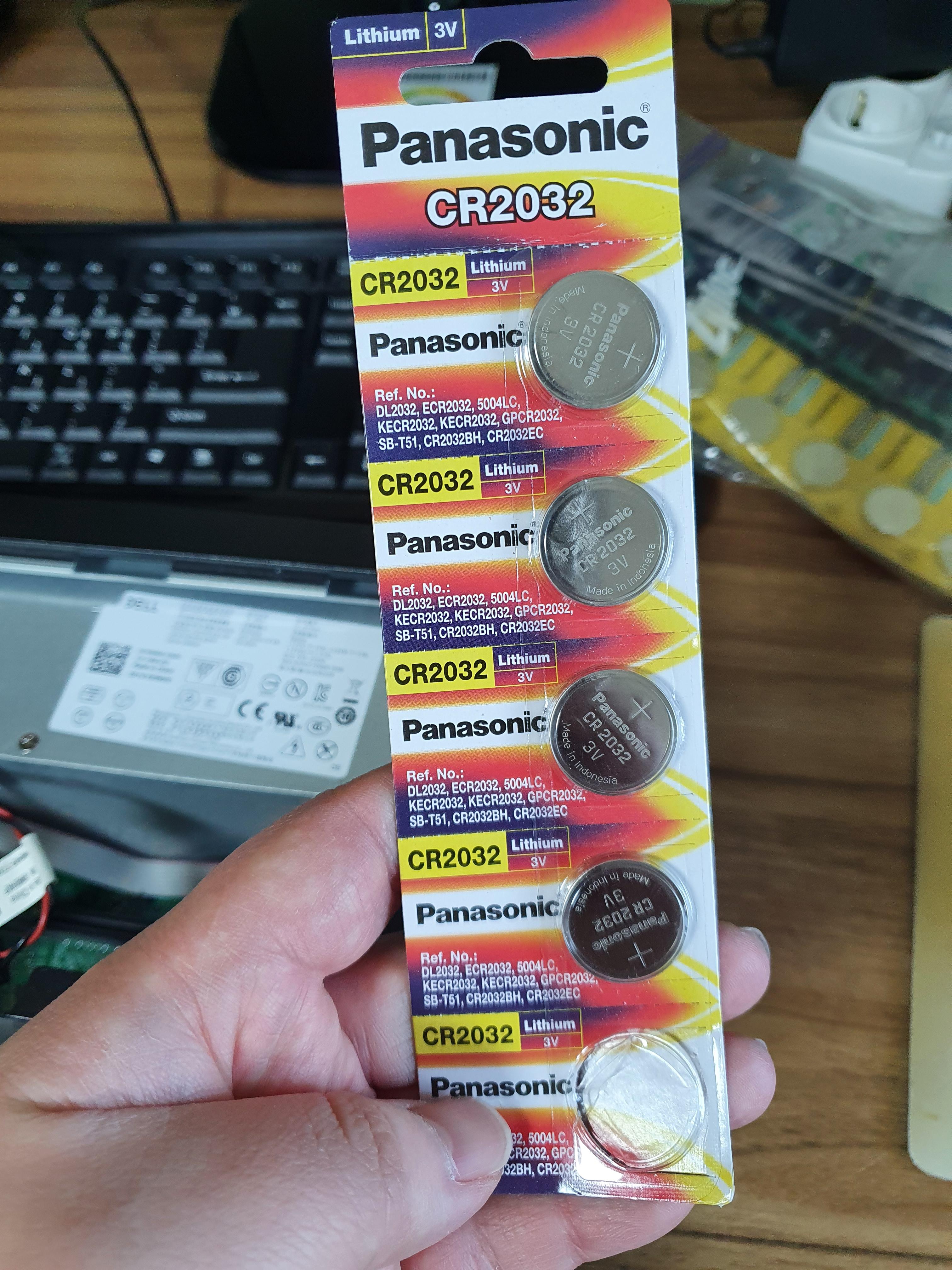

cr2032베터리는 자동차 리모콘에들어가는 베터리인데.. 혹시 집에 없다면
편의점이나, 동네 마트가면 무조건 파는 베터리이니 구매하시길 바랍니다.
보통 2개 에너자이너 베터리가 3천원정도에 판매를 하는데..
저처럼 인터넷에서 미리 사놓으면 개당 300원정도에 구매가 가능합니다.
이제 베터리 교체는 -자 드라이버 하나만 있으면 됩니다.
아래 영상을 참고하세요.
이 베터리가 수명을 다해서
컴퓨터 메인보드의 시간과 세팅이 틀어지는 것입니다.
베터리를 새걸로 끼고, 모든 케이블을 재조립한후에
전원을 켜고 부팅을 하면, 아까와 같은 오류 메세지가 뜰겁니다.
이번엔 F2버튼을 눌러서 메인보드 세팅을 보러갑니다.
f2번을 누르면 아래와 같이 창이 하나 뜰꺼예요.
General - date/time 에 들어가서 시간은
월-일-년 순으로
시-분-초-오전오후
순서로 지금 현재시간을 입력해준담에..
엑시트를 눌러서 다시 바탕화면으로 나갑니다.
그럼 시간이 설정한 대로 잘맞아 있을겁니다.
여기서 초까지 원자시계랑 맞출려면 잠깐의 세팅이 필요합니다.
시간이 나와 있는 곳에 오른쪽 마우스 버튼을 누릅니다.
그럼 메뉴가 아래처럼 나오는데..
여기서 "날짜/시간 조정"을 선택합니다.
날짜 및 시간이란 메뉴가 나오고,
여기서 자동으로 시간설정을 켬으로
자동으로 표준 시간대 설정을 겸으로
시계동기화에서 지금동기화를 누르면 끝입니다.

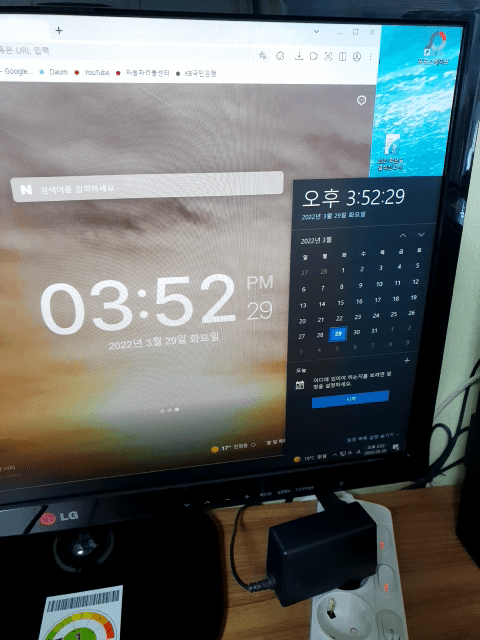

그럼 네이버에서 나오는 원자시계와 시간이 맞춰졌는지.. 확인해보면,
아래와 같이 똑같이 초까지 가는게 보이실 겁니다.
이렇게 하면, 메인보드 베터리 교체하는 방법 포스팅이 끝이 납니다.
pc부팅을 하거나 아니면, 노트북 부팅을 할때,
메인보드의 작은 동전 베터리가 수명을 다하면,
시간 값이 틀어졌다는 오류 메세지가 뜰테니..
그땐, 저처럼 동전베터리 메인보드베터리 cr2032한개 새걸로 바꿔주시면 됩니다.
이상으로 델 옵티플랙스 3020 메인보드 오류 메인보드 베터리 교체 포스팅을 마칩니다.
끝.
